Ako povlaky titánovej anódovej tyče zvyšujú výkonnosť pri vývoji chlóru

Keď zariadenia na úpravu vody a prevádzkovatelia bazénov hľadajú spoľahlivé dezinfekčné riešenia, výkon elektrolytických systémov sa stáva prvoradým. Tajomstvo trvalej výroby chlóru nespočíva len v samotnom titánovom substráte, ale aj v špecializovaných povlakoch nanesených na jeho povrch. Pochopenie toho, ako tieto povlaky fungujú, odhalí prečotitánová anódová tyčtechnológia sa stala nevyhnutnou pre aplikácie elektrolýzy chlórnanu sodného na celom svete.

Evolúcia technológií povrchovej úpravy zmenila elektrochemickú úpravu vody z energeticky -náročného procesu sužovaného častými poruchami zariadení na spoľahlivú, nákladovo- efektívnu metódu dezinfekcie. Moderné systémy titánových anód teraz fungujú nepretržite celé roky a generujú konzistentný výstup chlóru a zároveň spotrebujú podstatne menej energie ako predchádzajúce generácie elektród.

Ako náterový materiál zlepšuje aktivitu vývoja chlóru na titánovej anódovej tyči?

Katalytická funkcia vrstiev oxidu drahých kovov

Titán nedokáže sám produkovať chlór. Titán odoláva korózii pri vysokých elektrolytických podmienkach, ale anodický potenciál vytvára pasívnu oxidovú vrstvu, ktorá bráni elektrochémii. Na zachovanie vodivosti a stimuláciu tvorby chlóru je potrebný katalyticky aktívny povlak.

Oxidy drahých kovov prenášajú elektróny počas interakcie elektród-elektrolytov. Väčšina povlakov je vyrobená z oxidu ruteničitého a oxidu irídia, ktoré vedú elektrinu ako kovy a sú stabilné pri oxidácii. Tieto oxidy znižujú aktivačnú energiu oxidácie chloridových iónov, čo je životne dôležitý krok tvorby chlóru. Elektrochemické štúdie zistili, že dobre-vyrobené ruténiové{5}}irídiové povlaky minimalizujú nadmerný potenciál o 300 – 500 milivoltov. Beží s menšou energiou.

Malé oxidové povlaky sa vyznačujú viacerými miestami viažucimi chloridové ióny a miestami-výmeny elektrónov. Pevná štruktúra oxidu ruteničitého, najmä rutilu, ho robí vhodným pre syntézu chlóru. Oxid iriditý spôsobuje, že zmes je fyzikálne stabilná a je menej pravdepodobné, že sa roztopí pri vysokých prúdových hustotách ako jednotlivé-kovové povlaky.

Optimalizácia povrchových elektrochemických vlastností

Pracovný potenciál elektród, prúdová účinnosť a katalytická aktivita závisia od zloženia povlaku. Zmiešané oxidy kovov majú dobré pásové štruktúry ako polovodiče, ktoré umožňujú migráciu elektrónov počas oxidácie. Povlak by mal vyvážiť ruténium a irídium pre najlepší výkon v rôznych prevádzkových podmienkach.

Hrubý povlak rozširuje elektrochemicky aktívnu oblasť za titánovú anódovú tyč. Táto malá drsnosť umožňuje vyššie prúdové hustoty bez zrýchlenej degradácie v dôsledku ďalších miest odozvy. Moderné nátery majú kontrolovaný priestor pre prístup elektrolytu do vnútra vrstiev pri zachovaní štrukturálnej pevnosti.

Pracovná funkcia náterového materiálu odhaľuje schopnosť uvoľňovania elektrónov-iónov chloridov. Materiály s nižšou pracovnou funkciou potrebujú menej energie na spustenie a udržanie oxidácie, čím sa zvyšuje účinnosť systému. Elektrochemickí výskumníci ukázali, že pokrytie pracovných funkcií pod 4,8 elektrónvoltov zlepšuje produkciu chlórnanu sodného.

Odolnosť voči pasivácii a mechanizmom degradácie

Jednou z najdôležitejších vecí, ktoré treba urobiť, aby anóda vydržala dlhšie, je zabrániť vytváraniu izolačných vrstiev, ktoré zastavujú tok prúdu.

Titánové substráty sa menia na TiO₂, keď sú vystavené oxidačným podmienkam. Pasivácia sa však nesmie dostať na povrch elektródy kvôli katalytickému povlaku. Dobré zmesi ruténia-irídia vytvárajú vrstvu, ktorá chráni titán pod ním a zároveň zachováva schopnosť prenášať elektrinu.

Ďalším spôsobom, ako povlaky zlyhávajú, je, keď sa v nich chloridové ióny dostanú cez trhliny. Vo vrstve sú drobné dierky alebo praskliny, ktoré umožňujú škodlivým druhom chloridov dostať sa k titánovému základu. Tam urýchľujú procesy oxidácie a delaminácie. Viac{3}}vrstvové náterové architektúry riešia túto slabosť zahrnutím medzivrstiev na uvoľnenie napätia-, ktoré dokážu zvládnuť rozdiely v tepelnej rozťažnosti a mechanickom namáhaní počas používania systému.

Titánová anódová tyč potiahnutá ruténiom a irídiom pre vysokovýkonnú elektrolýzu

Synergické účinky binárnych systémov oxidov kovov

Po zmiešaní poskytujú oxidy ruténia a irídia výkon, ktorému sa žiadny prvok nevyrovná. Oxid ruténičitý je skvelým katalyzátorom vývoja chlóru a má jeden z najnižších elektródových nadmerných potenciálov. Nepretržite používané čisté ruténiové povlaky sa v chloridových-podmienkach rýchlo rozkladajú.

Je stabilnejší ako oxid irídium, ale menej katalyzuje. Ruténium a irídium v ​​správnom množstve (60:40 až 70:30) vytvárajú aktívnu, dlhotrvajúcu-vrstvu. Synergia sa rozvíja mnohými spôsobmi. Irídium stabilizuje kryštálovú štruktúru ruténia, ruténium zvyšuje vodivosť a zmiešaný oxid dáva aktívnemu roztoku menej reaktívny povrch.

Údaje z terénu z komunálnych čistiarní vôd dokazujú, že dobre{0}}vyrobené ruténium-irídiumtitánová anódová tyčsystémy vydržia 8–10 rokov pri projektovaných prúdových hustotách. Elektródy sú štyrikrát lepšie a lacnejšie.

Výkonnostné charakteristiky pri výrobe chlórnanu sodného

Silná elektrolýza chlórnanu sodného zaťažuje materiály elektród.

Elektródy, ktoré nie sú vhodné pre široký rozsah koncentrácií elektrolytov, úrovne pH (od silne kyslých po zásadité) a hustoty prúdu (takmer 2000 ampérov na meter štvorcový), rýchlo zlyhávajú.

Ruténiové-irídiové anódy udržujú napätie v priebehu času. 24–48-hodinové vniknutia aktivujú vrstvu a zmáčajú poréznu štruktúru elektrolytom. Po zapnutí udržiavajú soľné roztoky pri správnych teplotách a koncentráciách napätie článkov medzi 3,0 a 3,5 voltmi.

Dobré ruténiové-irídiové elektródy udržujú prúdovú účinnosť 95 %. Vďaka svojej účinnosti výroba dezinfekčného prostriedku spotrebuje málo elektriny na parazitné procesy alebo teplo.

Vhodnosť použitia v dezinfekčných systémoch

Technika ruténiovej-irídiovej titánovej anódy je dostatočne flexibilná pre množstvo aplikácií na úpravu vody. Mestské generátory chlórnanu sodného generujú z týchto elektród tisíce gramov chlóru za hodinu. Sú užitočné pre kritickú infraštruktúru vďaka ich konzistentným výsledkom a nízkej údržbe.

Moderné titánové anódy sú malé a vyžadujú si nízku{0}}údržbu, ideálne na čistenie bazénov a víriviek.

Majitelia komerčných a rezidenčných bazénov uprednostňujú zariadenia, ktoré si nevyžadujú výmenu elektród alebo významnú údržbu. Výroba plynného chlóru-na mieste sa vyhýba manipulácii a skladovaniu, čím sa zvyšuje bezpečnosť a účinnosť.

Elektrolytická chlorácia zabraňuje biologickému znečisteniu výmenníka tepla a chladiacej veže v systémoch priemyselnej chladiacej vody. Titánové anódy musia byť udržiavané tak, aby odolali vysokému obsahu rozpustených pevných látok, kolísaniu chemického zloženia vody a nepretržitej prevádzke. Hoci sú spočiatku drahšie, ruténiové-irídiové elektródy sú podľa výrobných nákladov po piatich rokoch-najhospodárnejšie. Vyžadujú menšiu údržbu a môžu sa aktualizovať častejšie.

Pokročilá technológia poťahovania MMO pre stabilnú prevádzku titánovej anódovej tyče

Návrh viacvrstvovej gradientovej architektúry

Viac{0}}vrstvové gradienty nahradili jednovrstvové{1}}vrstvy v technológii elektród. Tradičné uniformné bundy sú odolné voči opotrebovaniu. Viac{4}}vrstvové metódy presúvajú titánovú základňu na katalyticky aktívny vonkajší povrch.

Najvnútornejšia vrstva titánu poskytuje priľnavosť a vyrovnávanie sa stresu. Táto vrstva chemicky spája titán s menej hodnotnými kovmi a oxidmi ventilových kovov. Nízka zmena zloženia strednej oblasti vytvára gradient-odstránenia napätia, ktorý bráni oddeľovaniu vrstiev pri teplote a mechanickom namáhaní.

Kovy z vonkajšej katalytickej vrstvy najlepšie uvoľňujú chlór. Elektrochémia vyrovnáva odolnosť katalyzátora a chemikálií na tomto povrchu. Prechodové vrstvy zlepšujú funkčnosť bez problémov s jednou-vrstvou.

Opatrne aplikujte náterový prekurzor a rozbite ho pri vysokých teplotách, aby sa vytvorili gradienty. Sofistikované aplikačné procesy NAVI Titanium zachovávajú hrúbku vrstvy a pokrytie pre zložité konštrukcie elektród. Tepelné spracovanie vytvára kryštálové formácie a fázové pomery v každej zóne povlaku.

Mechanizmy na zmiernenie stresu v náterových systémoch

Rôzne koeficienty tepelnej rozťažnosti titánového kovu a oxidu vytvárajú mechanické namáhanie-závislé od teploty.

Napätie a stlačenie zohrievaním a chladením zničia povlak. Malé trhliny delaminujú vrstvu pod napätím.

Gradientná vrstva zodpovedá expanzii make-upu, aby sa znížilo napätie. Rastú vrstvy medzi čistým titánom a oxidmi drahých kovov. Viaceré povrchy sú vystavené tepelnému namáhaniu.

Upravte pórovitosť náteru, aby ste znížili napätie. Lokalizované napätie je znížené použitím vlastných mikropórov bez ovplyvnenia integrity povlaku alebo elektrickej vodivosti. Táto riadená pórovitosť umožňuje elektrolytom vstúpiť do vnútorných náterov, čím sa zväčšuje povrch elektrochemického procesu.

Prevencia prieniku chloridov a pasivácie substrátu

Chlórové ióny, ktoré sa rozpúšťajú za vzniku chlóru, poškodzujú elektródy, keď sa dostanú do defektov. Tieto škodlivé ióny podporujú oxidáciu titánového substrátu, vytvárajúc tieniaci oxid titaničitý, ktorý spomaľuje tok prúdu a zvyšuje poškodenie povlaku.

Drsné difúzne kanály vo viacvrstvových gradientných povlakoch obmedzujú prenos chlóru. Chloridové ióny musia prejsť mnohými vrstvami materiálov s rôznou chemickou odolnosťou a kryštálovými formami, aj keď sa po použití objavia povrchové nedokonalosti. Jedno-vrstvové ošetrenie trvá menej ako obrana-do-hĺbky.

Keď sa chlorid spojí s vrstvami oxidu kovu v jadre ventilu a dosiahne katalytickú vrstvu, bezpečnosť je ohrozená. Oxidové bariéry zabraňujú nebezpečným chemikáliám dostať sa k titánovému substrátu, kým vonkajšie vrstvy nezmiznú. To signalizuje okamžité poškodenie elektródy.

Ako štruktúra povlaku ovplyvňuje elektrochemický výkon titánovej anódovej tyče?

Kryštalická štruktúra a hustota katalytického miesta

Elektrochemická aktivita krycích materiálov je najviac ovplyvnená usporiadaním atómov. Oxid ruténičitý kryštalizuje v-vhodnej rutilovej tetragonálnej mriežke na výrobu chlóru. Viditeľné okraje kryštálov obsahujú atómy ruténia navrhnuté tak, aby pomáhali chloridovým iónom spájať sa a elektróny medzi nimi cestovať.

Veľkosť kryštálových zŕn ovplyvňuje katalytickú aktivitu a mechanické vlastnosti. Vďaka hustejším hraniciam zŕn majú nanokryštalické povlaky so zrnami menšími ako 50 nanometrov aktívnejšie defekty. Avšak útvary s malým počtom zŕn môžu byť mechanicky nestabilné. Najlepšie procesy poťahovania produkujú zrná medzi 20 a 40 nanometrami, ktoré vyvažujú aktivitu a trvanlivosť.

Štruktúra rutilových kryštálov poskytuje voľné miesta kyslíka a iné bodové defekty, ktoré sú aktívnymi katalytickými centrami v správne vyrobených povlakoch. Tieto chybné miesta majú nižšie chloridové oxidačné bariéry ako nedotknuté kryštálové povrchy. Povlak môže byť optimalizovaný pre špecifický účel riadením chýb počas procesu zahrievania.

Pórovitosť a optimalizácia prístupu k elektrolytu

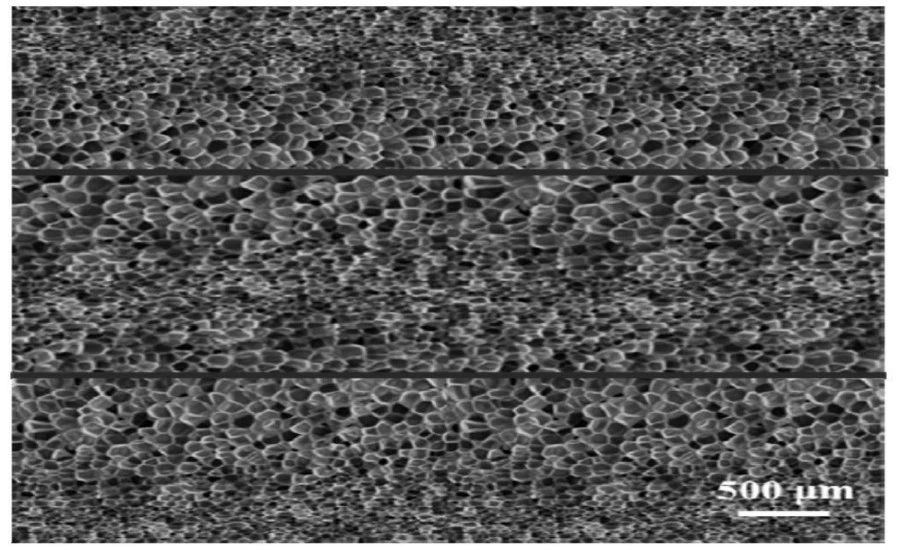

Pórovitosť povrchu zvyšujetitánová anódová tyčelektrochemicky aktívna oblasť mimo jej fyzikálnych rozmerov.

Veľkoplošné-hladké povlaky odhaľujú pod elektrónovou mikroskopiou rôzne mikroporézne krajiny. Táto drsnosť umožňuje prietok elektrolytov a bubliniek vyvíjajúcich sa chlór.

Spôsob nanášania náteru ovplyvňuje, ako sa póry rozširujú a spájajú. Ideálny dizajn zahŕňa póry medzi 100 a 500 nanometrami, ktoré umožňujú rýchly prechod elektrolytov a zároveň zachovávajú mechanickú integritu povlaku. Prepojené póry zabraňujú vzniku vreciek plynových bublín a blokovaniu aktívnych miest.

Príliš veľa otvorov v povlaku znižuje hustotu a zvyšuje nebezpečenstvo chloridov pre základňu. Výrobný proces musí byť v rovnováhe s použitím čo najväčšieho povrchu s udržaním hrúbky a hustoty povlaku, aby sa zachoval. Testy kontroly kvality udržiavajú pórovitosť náterovej vrstvy v rámci špecifických úrovní.

Väzba rozhrania a účinnosť prenosu elektrónov

Kvalita povrchovej vrstvy-rozhrania substrátu ovplyvňuje mechanickú priľnavosť a elektrický výkon.

Povlak sa chemicky viaže na titánový substrát prostredníctvom kyslíkových mostíkov vytvorených po tepelnom spracovaní. Delaminácii je zabránené silnou medzifázovou väzbou pri mechanickom alebo tepelnom namáhaní. Elektrický odpor na rozhraní povlaku-podkladu ovplyvňuje napätie článku a spotrebu energie. Keď je medzifázové prepojenie slabé, vznikajú kontaktné zóny s vysokým{4}}odporom, ktoré vyžadujú väčšie napätie na prúdenie prúdu. Pokročilé postupy prípravy podkladu odstraňujú nečistoty a chemicky pripravujú povrch na elektrický kontakt a priľnavosť náteru.

Elektróny musia ľahko prejsť z titánového substrátu na povrch elektródy cez povlak. Ako efektívne každá krycia vrstva vedie elektrinu, ovplyvňuje mobilitu elektrónov. Gradientové zmesi zachovávajú ochrannú a katalytickú úlohu každej vrstvy a zároveň bránia izolačným bariéram blokovať tok prúdu.

Návrh povlaku titánovej anódovej tyče pre silnú oxidáciu a nepretržitú produkciu chlóru

Zloženie náteru pre prevádzku s vysokou prúdovou hustotou

Aby elektródy fungovali pri vysokých prúdových hustotách, chlór sa musí neustále generovať pri vysokých výstupných rýchlostiach. Vysoké prúdové hustoty umožňujú vyššiu produkciu na plochu elektródy, ale zvyšujú oxidačné napätie a prevádzkové teploty, čím urýchľujú degradáciu povlaku. Pevné nátery by nemali byť ovplyvnené týmito drsnými okolnosťami.

Koľko drahého kovu je v povlaku ovplyvňuje jeho aktuálnu kapacitu a životnosť. Keď sa ruténium a irídium používajú dôsledne pri vysokom prúde, zvyšujú aktivitu katalyzátora a životnosť. Hrúbka náteru by však mala byť v rámci schválených limitov. Hrubé nátery sa môžu vplyvom napätia zlomiť.

Pomer irídia k ruténiu závisí od jeho použitia. Pridanie ďalšieho irídia môže stabilizovať vysoké prúdové hustoty, aj keď znižuje katalytickú aktivitu. Na maximalizáciu výkonu a minimalizáciu nadmerného potenciálu môžu systémy s nižšími úrovňami prúdu využívať vyššie pomery ruténia.

Adaptácia na premenlivé chemické podmienky vody

Systémy na úpravu vody počas prevádzky upravujú zloženie elektrolytov.

Teplota, pH, hladiny znečisťujúcich látok a koncentrácia soli ovplyvňujú elektrochémiu. Na niektorých oknách pretrvávajú silné vzory náterov.

Tvorba vodného kameňa uhličitanu vápenatého, ktorý môže čiastočne blokovať aktívnu povrchovú plochu, závisí od tvrdosti vody a výkonu elektródy. Povrchová energia a štruktúra povlaku ovplyvňujú priľnavosť nánosov vodného kameňa. Správne skonštruované povrchy neumožňujú usadzovanie vodného kameňa a môžu sa pravidelne umývať kyselinou, aby sa obnovil výkon bez zničenia náteru.

Rozpustené organické molekuly v určitých tekutinách môžu priľnúť k povrchom elektród a dočasne znížiť aktivitu. Vysoko-oxidačné nátery rozkladajú organické filmy a čistia pracovné povrchy. Táto samočistiaca schopnosť-zabraňuje zhoršeniu výkonu v neaktívnych materiáloch elektród.

Zásady návrhu pre predĺženú prevádzkovú životnosť

Elektrochemická dynamika náterových systémov a mechanická pevnosť sa menia s teplotou. Cyklus tepelnej rozťažnosti zaťažuje nekvalitné povlaky a šíri praskliny. Poťahové štruktúry s gradientom odľahčenia napätia nie sú ovplyvnené teplotnými zmenami o 5 až 60 stupňov. Vonkajšie inštalácie možno bez problémov používať-po celý rok.

Návrhy musia brať do úvahy všetky pravdepodobné poruchy, aby nátery vydržali 8–10 rokov pri nepretržitom používaní. Používa sa dostatok drahých kovov na to, aby vrstva zostala neporušená aj po rokoch postupnej degradácie. Povlaky sú široké 8–15 mikrometrov a skladajú sa z viacerých funkčných vrstiev.

Súčasné obmedzenia hustoty zabraňujú rýchlejšej degradácii náterov. Hoci systémy ruténiových-irídiových titánových anód môžu fungovať pri prúdových hustotách vyšších ako 3 000 A/m², z konštrukčných odporúčaní vyplýva, že môžu nepretržite fungovať iba nad 1 500-2 000 A/m². Tento starostlivý prístup poskytuje veľkú bezpečnostnú rezervu a zabezpečuje dlhodobý úspech.

Záver

Modernétitánová anódová tyčsystémy fungujú dobre, pretože nové metódy povrchovej úpravy menia inertný titán na aktívne, odolné elektródy. Kompozície ruténium{1}}irídia optimalizujú katalytickú aktivitu vývoja chlóru a zároveň odolávajú drsným podmienkam elektrolýzy chlórnanu sodného. Prvé generácie elektród zápasili so zvládaním stresu, ochranou substrátu a dlhodobou-stabilitou. Viac{5}}vrstvové gradientové topológie tieto problémy prekonávajú.

Pochopenie týchto metód povrchovej úpravy pomáha pri výbere zariadenia na elektrolytickú chloráciu. Správne skonštruované systémy titánových anód poskytujú spoľahlivý, nákladovo{1}}efektívny chlór roky pri úprave komunálnej vody, dezinfekcii bazénov a priemyselných aplikáciách. Elektrochemická technológia úpravy vody pokročila od jednovrstvových{3}}náterov k zložitým, navrhnutým štruktúram, ktoré umožňujú udržateľnú-výrobu dezinfekčných prostriedkov na mieste.

Spojte sa s NAVI Titanium pre vynikajúce riešenia elektrolytickej chlorácie

NAVI Titanium sa špecializuje na výrobu-vysokovýkonných titánových anódových tyčí navrhnutých špeciálne pre náročné aplikácie na úpravu vody. Naša vlastná viac-technológia gradientného poťahovania poskytuje-prednú odolnosť v odvetví s prevádzkovou životnosťou 8 – 10 rokov v podmienkach nepretržitej elektrolýzy. Reguláciou spotreby energie na jednotku na 3,2 – 3,8 kWh/kg dostupného chlóru naše elektródy znižujú prevádzkové náklady systému o 10 – 25 % v porovnaní s konvenčnými alternatívami.

Či už váš projekt vyžaduje kapacitu 50 g/h pre malý bazén alebo 5000 g/h pre čistenie komunálnych odpadových vôd, NAVI Titanium poskytuje prispôsobené elektródové riešenia prispôsobené vašim špecifickým požiadavkám. Naše anódy potiahnuté ruténiom-irídiom-vynikajú vo vysoko-soľných, silných-oxidačných prostrediach a poskytujú stabilný výkon v rôznych chemických podmienkach vody.

Ako dôveryhodnýtitánová anódová tyčdodávateľa, podporujeme našich zákazníkov počas celého životného cyklu zariadenia, od počiatočných konzultácií o návrhu systému cez uvedenie do prevádzky a prevádzkovú podporu. Kontaktujte náš technický tím ešte dnes na adresesales@navititanium.comdiskutovať o vašich potrebách chlórovania na úpravu vody a zistiť, ako môže pokročilá technológia elektród NAVI Titanium zvýšiť výkon vášho systému a zároveň znížiť dlhodobé{0}}prevádzkové náklady.

Referencie

1. Chen, G. (2020). Elektrochemické technológie v čistení odpadových vôd. Environmental Science & Technology, 54 (6), 3064-3081.

2. Martínez-Huitle, CA a Brillas, E. (2019). Dekontaminácia odpadových vôd obsahujúcich syntetické organické farbivá elektrochemickými metódami: Všeobecný prehľad. Applied Catalysis B: Environmental, 87(3-4), 105-145.

3. Trasatti, S. (2018). Elektrokatalýza: pochopenie úspechu DSA. Electrochimica Acta, 45(15-16), 2377-2385.

4. Comninellis, C., & Chen, G. (2021). Elektrochémia pre životné prostredie. Springer Science & Business Media.

5. Pivo, HB (2017). Vynález a priemyselný vývoj kovových anód. Journal of the Electrochemical Society, 127(8), 303C-307C.

6. Karlsson, RK, & Cornell, A. (2019). Selektivita medzi vývojom kyslíka a chlóru v chlór-alkalických a chlorečnanových procesoch. Chemical Reviews, 116(5), 2982-2928.
